Штангенциркули

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Подробнее Добавить к сравнению

Сортировать по: Цене Популярности Рейтингу
Показать по: 30 60 90 Учитывать наличие
Вид:
Штангенциркуль без глубинометра Энкор 0-1000мм/0,05мм (тип 3) 10713
Штангенциркуль без глубинометра Энкор 0-1000мм/0,05мм (тип 3) 10713
Рейтинг:
Арт.: 149-565С
Код: 10713
Диапазон измерений, мм 1000
Исполнение штангенциркуля ШЦ-III
Наличие глубиномера нет
Точность 0,05 мм
Цена деления, мм 0.05
Штангенциркуль с глубинометром 0-300 мм / 0,05 мм Энкор 10747
Штангенциркуль с глубинометром 0-300 мм / 0,05 мм Энкор 10747
Рейтинг:

Код: 10747
Диапазон измерений, мм 300
Исполнение штангенциркуля ШЦ-I
Наличие глубиномера Есть
Точность 0,05 мм
Цена деления, мм 1
Штангенциркуль с глубинометром Энкор 0-150 мм/0,05 мм 10745
Штангенциркуль с глубинометром Энкор 0-150 мм/0,05 мм 10745
Рейтинг:

Код: 10745
Диапазон измерений, мм 150
Исполнение штангенциркуля ШЦ-I
Наличие глубиномера Есть
Точность 0,05 мм
Цена деления, мм 1
Штангенциркуль Энкор с глубинометром 0-200 мм / 0,05 мм 10746
Штангенциркуль Энкор с глубинометром 0-200 мм / 0,05 мм 10746
Рейтинг:

Код: 10746
Диапазон измерений, мм 200
Исполнение штангенциркуля ШЦ-I
Наличие глубиномера Есть
Точность 0,05 мм
Цена деления, мм 1
Штангенциркуль Энкор ЦИ 0-150мм/0,01мм Энкор 10740
Штангенциркуль Энкор ЦИ 0-150мм/0,01мм Энкор 10740
Рейтинг:

Код: 10740
Диапазон измерений, мм 150
Исполнение штангенциркуля ШЦЦ-I
Наличие глубиномера Есть
Точность 0,01 мм
Цена деления, мм 0.01
Штангельциркуль ШЦ  125
Штангельциркуль ШЦ 125
Рейтинг:
Арт.: ШЦ125
Код: 41033
Диапазон измерений, мм 125
Исполнение штангенциркуля ШЦ-I
Наличие глубиномера нет
Цена деления, мм 0.1
Материал сталь
Штангельциркуль ШЦ  125 IIкл
Штангельциркуль ШЦ 125 IIкл
Рейтинг:

Код: 41286
Диапазон измерений, мм 125
Исполнение штангенциркуля ШЦ-II
Наличие глубиномера нет
Точность 0,05 мм
Цена деления, мм 0.1
Штангельциркуль ШЦ  150
Штангельциркуль ШЦ 150
Рейтинг:
Арт.: ШЦ150
Код: 41034
Диапазон измерений, мм 150
Исполнение штангенциркуля ШЦ-I
Наличие глубиномера нет
Цена деления, мм 0.1
Материал сталь
Штангельциркуль ШЦ  150 IIкл
Штангельциркуль ШЦ 150 IIкл
Рейтинг:

Код: 41287
Диапазон измерений, мм 150
Исполнение штангенциркуля ШЦ-II
Наличие глубиномера нет
Точность 0,05 мм
Цена деления, мм 0.1

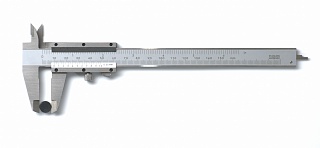

Штангенциркуль 250мм/0,05мм с глубиномером
Штангенциркуль 250мм/0,05мм с глубиномером
Рейтинг:

Код: 86920
Диапазон измерений, мм 250
Наличие глубиномера Есть
Точность 0,05 мм
Цена деления, мм 0.02
Материал сталь
Штангенциркуль Энкор ЦИ 0-300мм/0,01мм 10741
Штангенциркуль Энкор ЦИ 0-300мм/0,01мм 10741
Рейтинг:

Код: 10741
Диапазон измерений, мм 300
Исполнение штангенциркуля ШЦЦ-I
Наличие глубиномера Есть
Точность 0,01 мм
Цена деления, мм 0.01
Товары 1 - 11 из 11
Страницы:
  • 1

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.

Штангенциркуль используется для измерения внешних и внутренних размеров металлических деталей, профиля, листов и крепежа. С помощью этих приборов можно получить высокоточные данные параметров выступающих участков, углублений, отверстий, а также проверить готовые изделия на соответствие заявленным параметрам.  С помощью штангенциркуля можно измерить размеры от 0 до 15 см. Точность измерения глубины отверстий составляет 0,05 мм.


Виды штангенциркулей

  • - ШЦ-1 - штангенциркуль с глубиномером, имеются наружные и внутренние губки.
  • - Штангенциркуль ШЦ-2 - имеет двухстороннее расположение губок и рамку микрометрической подачи, также применяется для разметки.
  • - Штангенциркуль ШЦ-3 - у этого инструмента губки расположены только с одной стороны.

Кроме этих моделей, в продаже имеются штангенциркули с твердосплавными губками, которые способны работать в условиях, где обычный инструмент быстро выйдет из строя. Широко распространены стрелочные и модели с цифровой индикацией, которая заметно упрощает снятие размеров.


Устройство штаненциркуля

Любой штангенциркуль (ШЦ) состоит из металлической штанги, на которую нанесены миллиметровые деления со вспомогательной шкалой-нониусом - нониусный штангенциркуль (на ней обозначены десятые или сотые доли мм). Основной рабочей частью инструмента являются губки, которые крепятся к штанге. Нижнюю пару губок используют для внешних измерений (деталь между ними зажимается), а верхнюю пару для внутренних замеров (они помещаются внутрь изделия), после чего по шкале определяется размер.

Например, если нужно замерить толщину столешницы, пользуются нижними губками, а если нужно измерить внутренний диаметр металлической трубы, то верхней парой.

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. точность шкалы с нониусом расщитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.

На примере штангенциркуля ШЦ-I:


  1. 1. штанга;
  2. 2. подвижная рамка;
  3. 3. шкала штанги
  4. 4. губки для внутренних измерений;
  5. 5. губки для наружных измерений;
  6. 6. линейка глубиномера;
  7. 7. нониус;
  8. 8. винт для зажима рамки.

На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах (см. анимацию ниже справа). 1 дюйм равен 2,54 см, нониус такого штангенцируля дает отсчет в 1/128 долях дюйма.

Типы  штангенциркулей

  • - Нониусный — со шкалой-нониусом, на которую нанесены десятые или сотые доли миллиметра. Шкала двигается одновременно с губкой, помогая определить результат измерений.
  • - Циферблатный — инструмент с циферблатом, размер детали определяется стрелками. Цена деления у разных моделей отличается: 0,02; 0,05 или 0,1 мм.

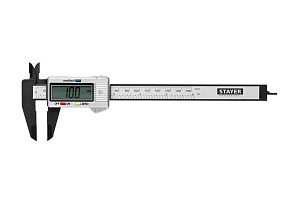

  • - Электронный — штангенциркуль с ЖК-дисплеем, на котором отображаются результаты с точностью до 0,01 мм.

Важно учесть при выборе штангенциркуля

В зависимости от того, какие по размеру детали вы будете проверять, покупайте прибор с подходящей длиной шкалы, которая у разных моделей может составлять от 125 до 500 мм. Также обратите внимание на шаг измерений штангенциркуля, который может быть 0,1 или 0,05 мм - чем меньше, тем точнее будут данные.

Верхними определяют размер изнутри (внутренний диаметр трубы). Реже встречаются штангенциркуль с одним видом губок для замера только внешних габаритов.

К самым распространенным относятся нониусный штангенциркуль, но проводить замеры значительно проще с помощью циферблатной или электронной модели. Они не требуют лишних движений и дополнительных расчетов.

Заранее определитесь с типоразмером предметов, которые вы будете измерять. От этого зависит длина шкалы штангенциркуля: от 125 до 500 мм. Не менее важен шаг измерений — чем он меньше, тем точнее будут результаты.

Как правило, штангенциркули изготавливаются из инструментальной или нержавеющей стали. Некоторые модели оснащены твердосплавными губками, которыми можно проводить разметку по металлу.
